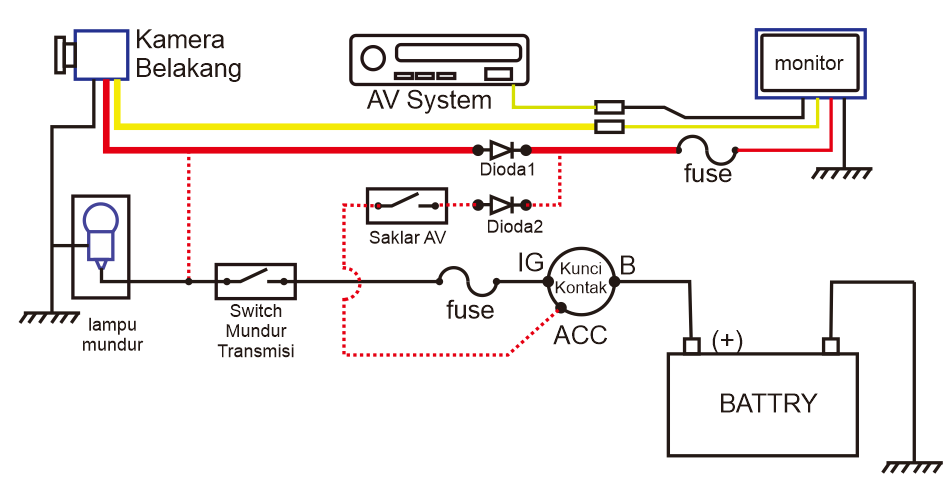

Bagi pemilik mobil yang berumur dan juga kendaraan baru yang belum terpasang kamera belakang, saya rasa juga ingin meningkatkan fitur2 yang ada di kendaraannya. akan menjadi sebuah kepuasan tersendiri saat kendaraannya mempunyai fitur/fasilitas yang tidak kalah seperti kendaraan kelas High end. langsung saja berikut saya tampilkan rangkaian wiring untuk menambahkan kamera belakang, bisa dikembangkan dengan kamera untuk spion dll.
Kunci dari rangkaian untuk kamera belakang pada gambar diatas adalah penggunaan kabel stereo ( saran saya gunakan kabel merk kitani, maap bukannya promosi, tapi pengalaman saya kebel jenis ini kualitasnya bagus, dari sisi logamnya ) untuk menghubungkan kamera belakang dengan monitor yang tentunya monitor dipasang di dashboard pengemudi. ketika semua wiring dari kamera dengan monitor sudah terpasang, paralelkan kabel (+) power kamera dengan (+) nya lampu mundur ( output switch mundur transmisi ). maka secara otomatis jika pemilik mobil memposisikan mobil untuk mundur, kamera belakang dan monitor akan langsung menyala.
Monitor kecil ini mempunyai 2 input, salah satu input akan diprioritaskan untuk ditampilkan jika ada signal video, penerapannya adalah sebagai berikut.
Misal kendaraan yang akan dipasang kamera belakang sebelumnya telah terpasang AV system yang ingin juga memanfaatkan monitor kecilnya sebagai TV dari AV system maka antara kamera ( setelah paralel dengan switch mundur ) dengan monitor silahkan diputus kemudian tambahkan dioda1. selanjutnnya pada tambahkan dioda2 dengan arah kebalikan dioda1, kutub (-) minus dioda2 hubungkan dengan saklar yang telah dihubungkan dengan terminal ACC Kunci kontak.
dengan konfigurasi ( penambahan 2 dioda ini, maka power tidak akan saling mengganggu terutama antara AV system dengan lampu mundur, karena jika tidak ada penambahan dioda, saat saklar monitor untuk posisi AV, lampu mundur juga akan ikut menyala ). kemudian pada saat kendaraan belum posisi mundur dimana saat itu sedang digunakan untuk menampilkan AV ( misal sedang menampilkan dangdutan / pengajian ), saat tuas transmisi di pindahkan mundur, monitor akan langsung memindahkan tampilan belakang kendaraan tanpa mematikan AV sistem ( suara ).
